當柱塞上升至“上上點”后往下移動，柱塞傾斜槽又會與吸入口相遇，液壓油又被吸進柱塞套里面，再次重復上述的動作。

油泵排量

控制電控狀態：與排量變化相關的控制液壓信號是前泵油流，后泵油流和先導油及負流量，其中前后泵的油流直接控制油泵，先導油經過電比例閥節流后控制油泵，我們可以稱之為先導二次壓力。下面我們以后泵的控制為例來分析排量的變化情況。

控制元件是

滑閥：是一個三位三通閥，它由閥芯和滑套組成，兩者之間能相對運動。閥芯的移動由閥芯右端的一級活塞和二級活塞與閥芯左端的彈簧構成平衡。滑套的移動由斜盤活塞控制，隨著斜盤活塞的移動而移動，其移動距離和方向跟斜盤活塞一致。

二級活塞：在電控狀態下，先導二次油流單獨控制二級活塞，負流量不參與直接控制，而是由負壓傳感器采集其壓力參數，提供給電腦，經電腦計算作為控制電比例閥電流的一個參數來控制先導二次油流；在液控狀態下，先導二次油流被液改電控閥截斷，不參與對二級活塞的控制，由負流量單獨對二級活塞進行直接控制。二級活塞的工作方向為推動滑閥閥芯向左運動，由自帶彈簧回位構成平衡。

一級活塞：由前泵油流，后泵油流及先導一次油流（僅在液控狀態下）進行控制，其工作方向為推動滑閥閥芯向左運動，由自帶彈簧回位，構成平衡。

執行元件是變量活塞：

變量活塞由固定的活塞套和一個兩端截面積大小不一樣的柱塞構成，柱塞與斜盤和滑閥套連接，當兩個端面受壓產生壓差時，柱塞帶動其他兩個一起運動。

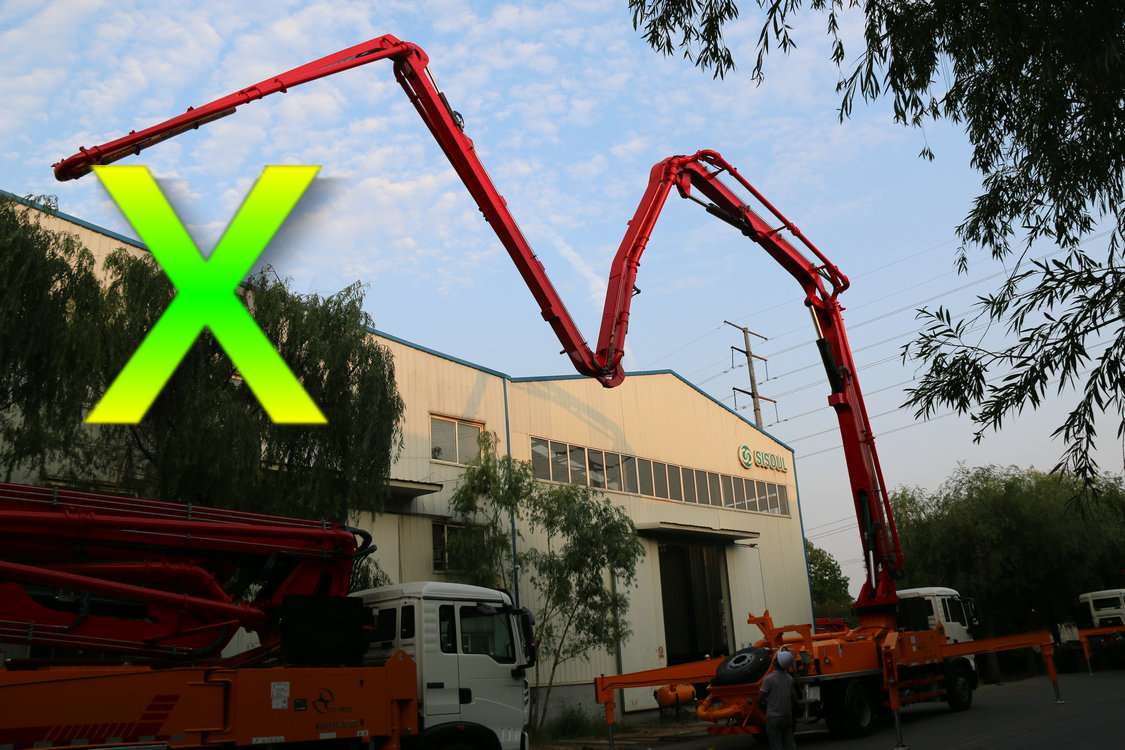

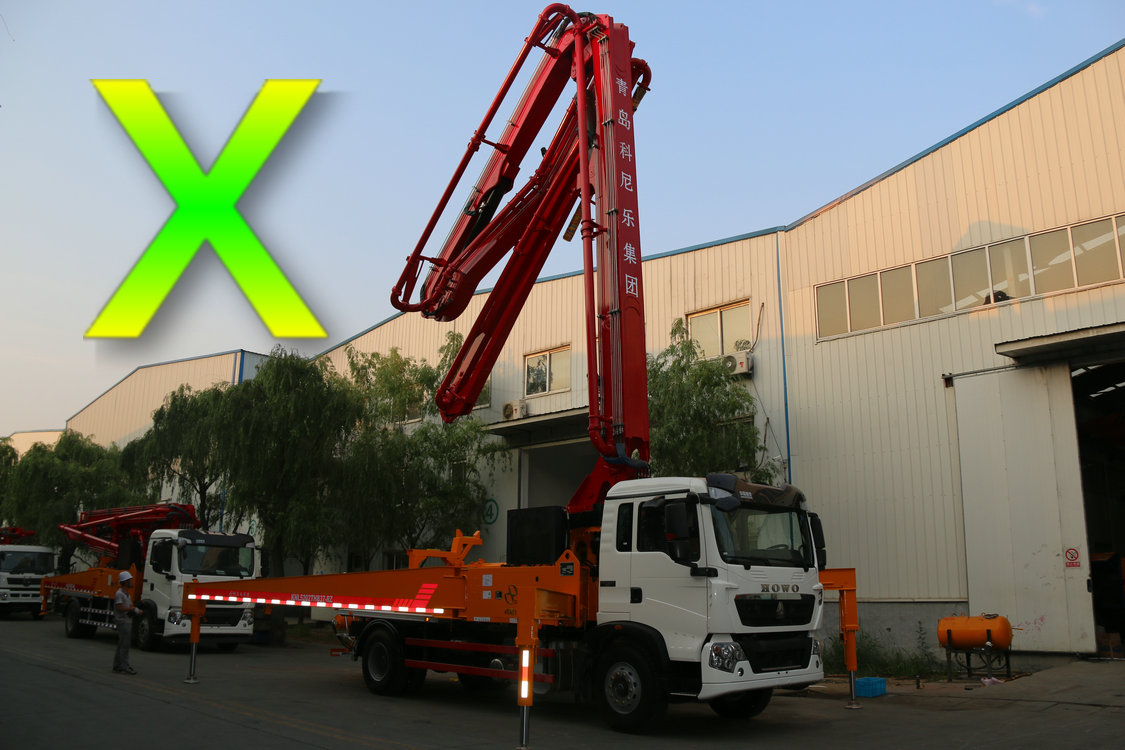

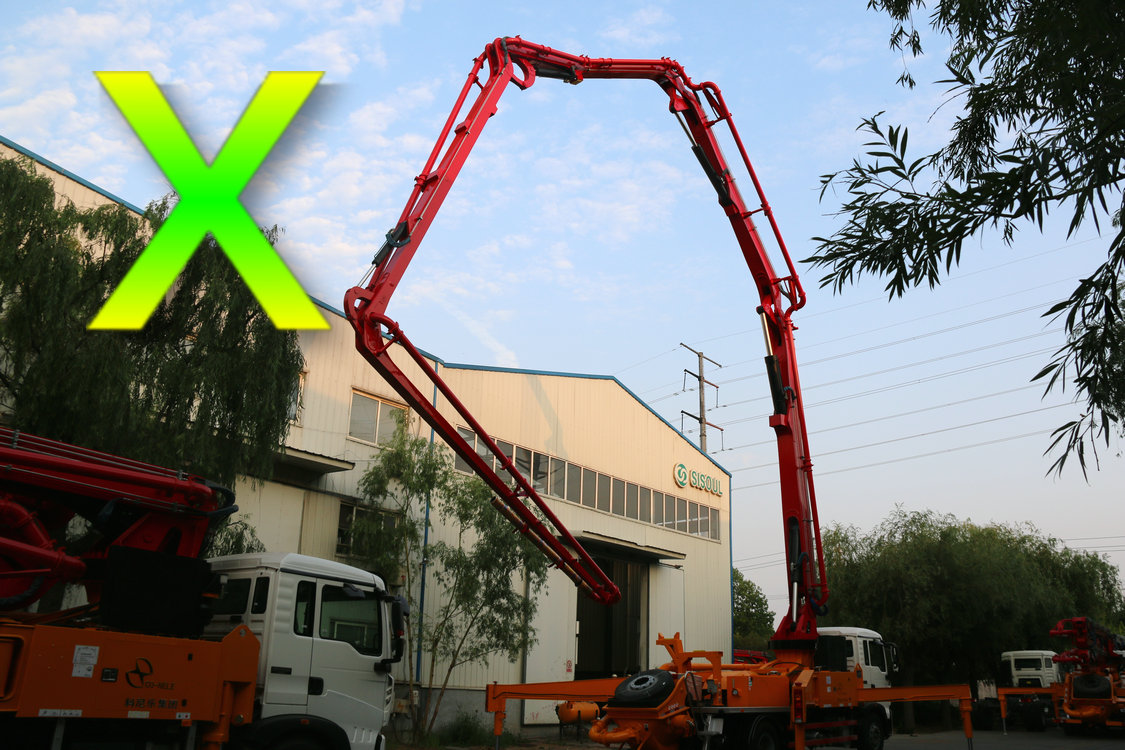

科尼樂集團旨在為客戶提供更及時的備件支持及維修服務，并積極參與行業競爭，讓市場公平定價，避免客戶的利益蒙受暴利經營者的侵害，以求雙方互惠互利、合作共贏和共同發展。科尼樂集團專注混凝土泵送設備制造 二十余年，混凝土設備種類繁多，品質優良 ，想要了解更多有關混凝土布料機 、小型泵車、小型混凝土泵車 等混凝土泵送設備的相關信息，歡迎訪問科尼樂集團官方網站：http://www.daoluqingsaoche.cn/，如需了解更多，歡迎致電： 400-6362-101。
